자동표준관입시험(Auto SPT-II)
조사개요
KS F 2307 규정에서 권장한 방법으로 자동표준관입시험기는 매 타격시 관입량과 N치의 연속적 측정이 가능
조사목적
동시에 토질 분류시험 및 실내시험을 위한 시료를 채취
결과활용
지반에 대한 종합적 판단, N치에 의한 공학적 특성 평가 등

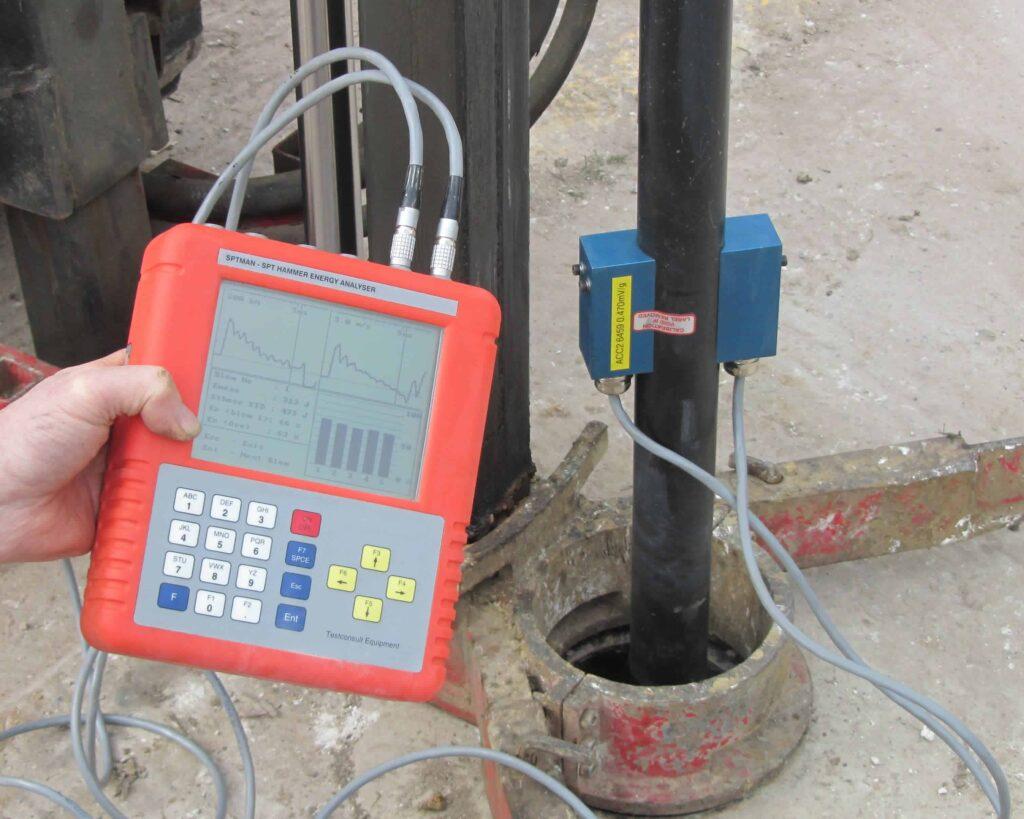

SPT에너지효율측정
시험개요
표준관입시험시 변형율계를 부착한 장비를 이용하여 로드에 전달되는 각 장비의 해머효율을 측정
시험목적
국제 표준규격인 해머효율 60%의 N60으로 표준관입시험 결과를 보정함으로써 일관성 확보 및 경험식 유도, 지반정수 및 지내력 산정
결과활용
설계 지반정수 추정시 활용

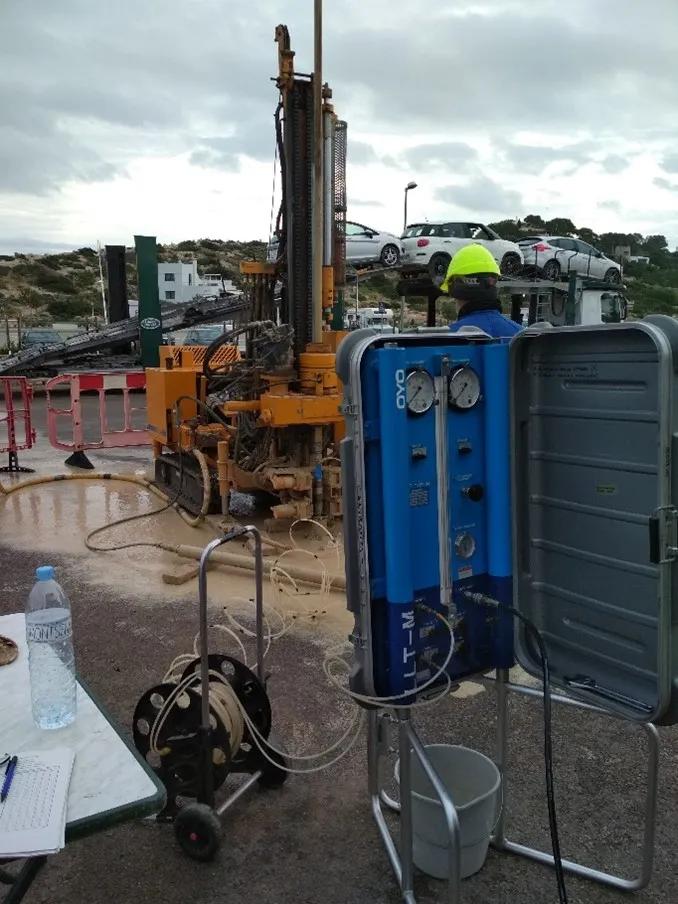

공내재하시험(LLT, PMT, G/J)
조사개요
시추공의 공벽면을 가압하고 그때의 변형량을 측정함으로써 지반의 강도 및 변형특성을 파악하는 시험방법
조사목적
원지반의 변형계수 측정
결과활용
말뚝기초의 수평 지반반력계수 산정, 구조물의 안정성 해석시 입력자료 활용

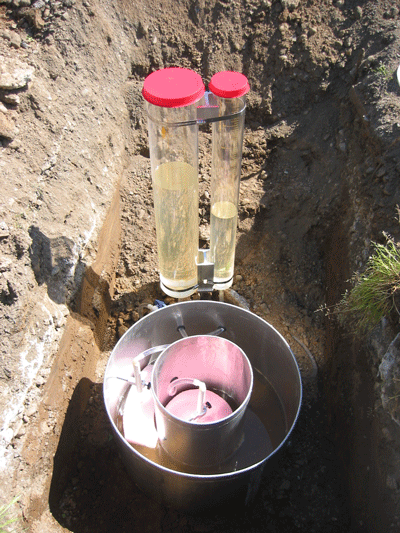

지표 투수시험
시험개요
토사구간에 대한 투수계수를 파악하여 강우시 지하수위 상승고를 예측하기 위한 시험
시험목적
시험개소마다 실시한 투수계수에 대하여 지하수위 상승고를 계산
결과활용
강우시 깎기 비탈면의 안정성 해석

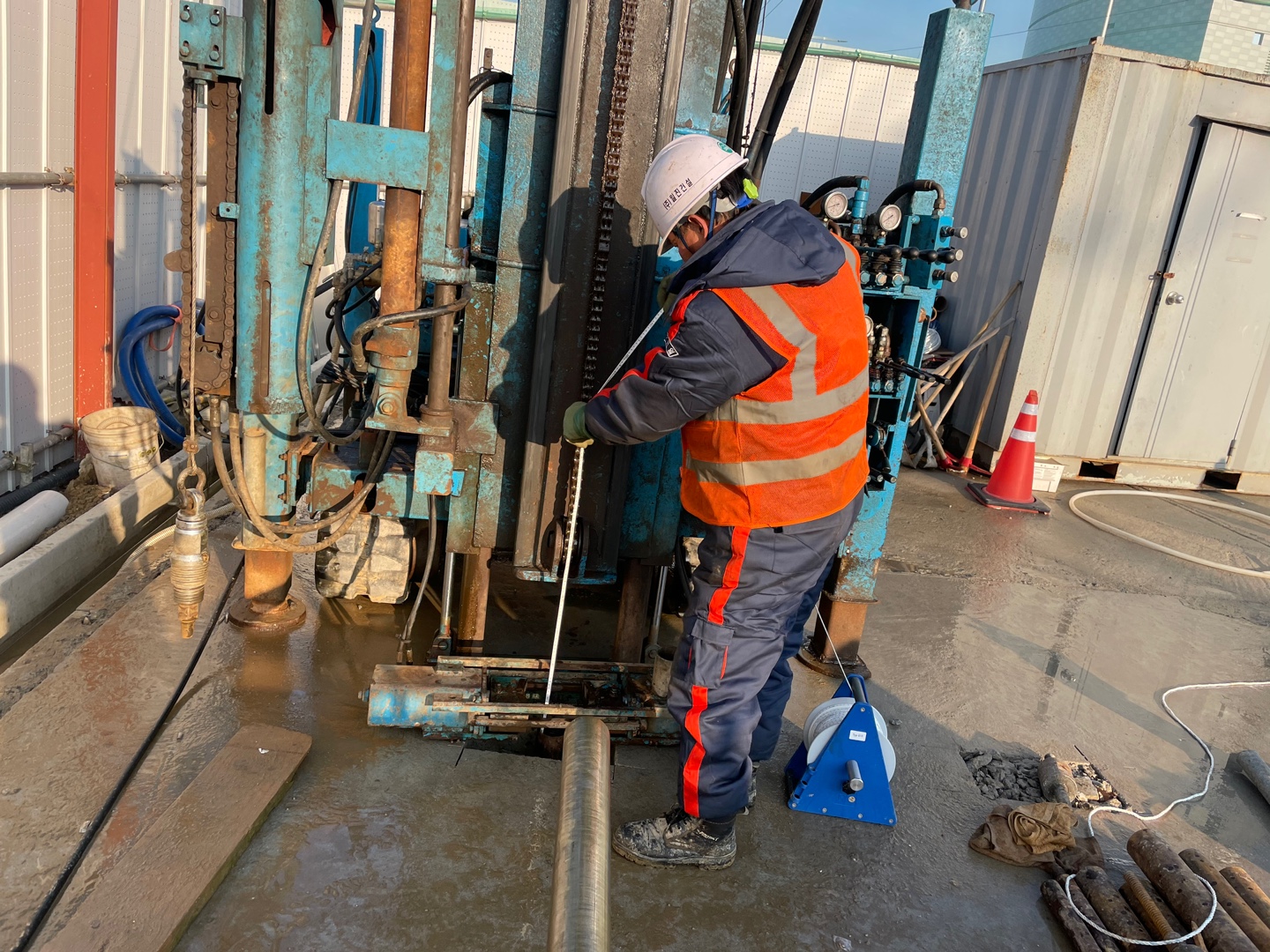

현장투수시험
시험개요
토사층 및 풍화암층의 투수성을 파악하기 위하여 수위 강하법으로 시험을 수행, 기초 터파기시 침투유량 분석 및 배수대책 수립
시험목적
토사지반의 투수계수 산정
결과활용
수치해석에 의한 침투류 해석시 입력자료로 활용
순간수위 변화시험
시험개요
양수시험이 불가능한 단공에서 수행하는 것으로 순간적인 수위변화를 유발시킨 후 회복양상을 관측함으로써 수리상수 측정
결과활용
양수시험 결과의 보완자료 및 지하수 연속체 모델링 적용시 대수층 수리상수 입력자료로 활용

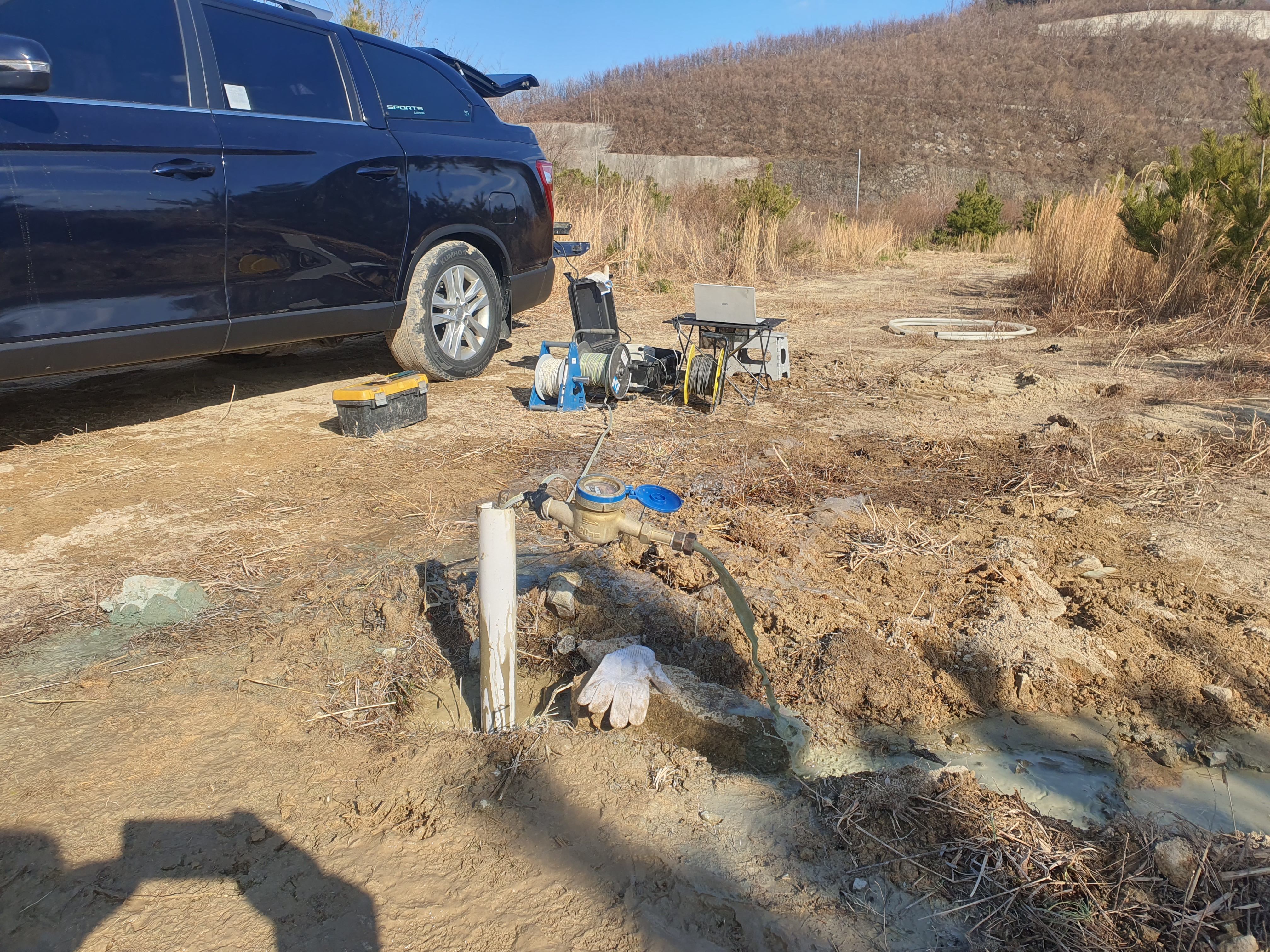

양수시험
시험개요
수위변화 자료를 이용하여 대수층의 수리상수, 경계조건 및 누수여부 규명
시험목적
단계 양수시험을 수행하여 적정 양수량 산정
결과활용
지하수 연속체 모델링 해석시 대수층 수리상수 입력자료로 활용

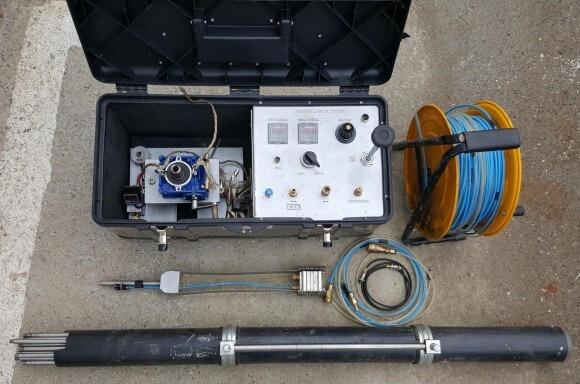

공내전단시험
시험개요
시추공내 시험구간에 전단기(Shear head)를 삽입한 후 수평압력과 수직압력을 측정하여 Mohr-Coulomb 파괴기준에 의하여 점착력과 내부마찰각을 산정
시험목적
풍화대 구간의 점착력과 내부마찰각 산정
결과활용
비탈면이나 구조물의 안정성 해석시 활용

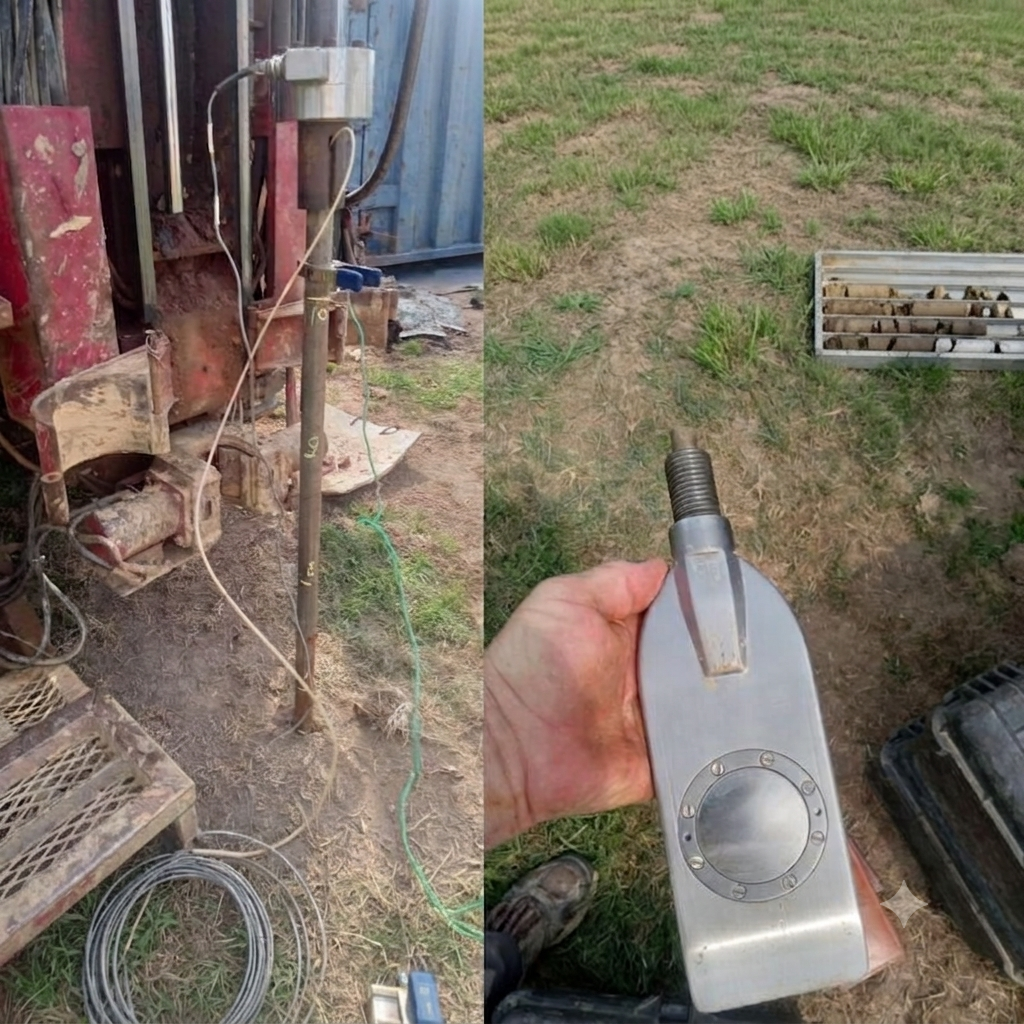

딜라토메타시험(DMT)
시험개요
연약지반의 응력-변형율 및 강도특성을 간단하면서 신속하게 측정
결과활용
원위치 시험을 통해 단위중량, 정지토압계수, 비배수전단강도, 과압밀비, 탄성계수 산정으로 연약지반 설계정수 산정에 활용

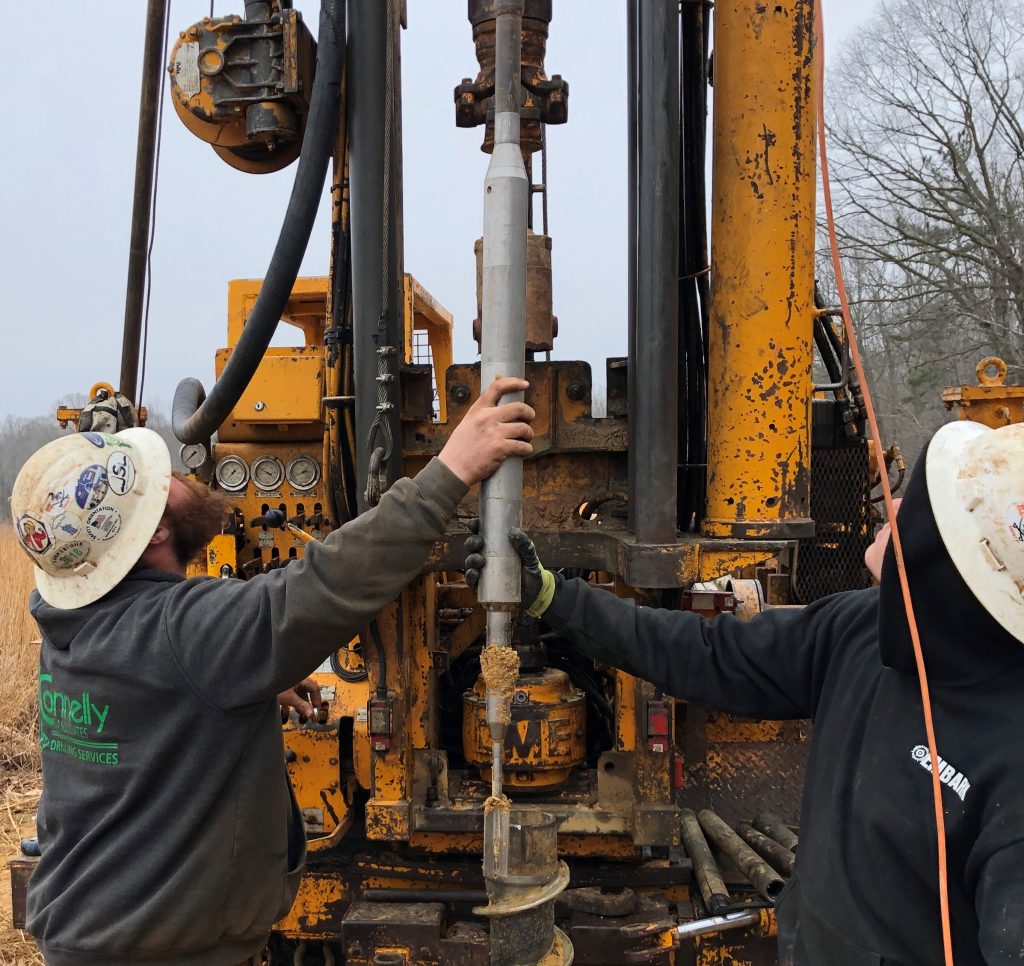

전동 베인 시험
시험개요
십자날개가 달린 Rod를 점성토 속에 관입하여 회전을 가할 경우 날개의 저항력에 따른 점착력을 구하는 시험
결과활용
원지반 및 교란된 지반의 비배수전단강도값에 의한 지반의 조성상태 추정 및 예민비를 연약지반 설계정수 산정시 활용

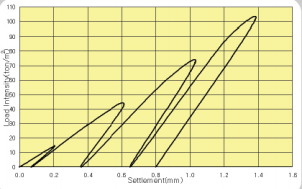

평판재하시험
시험개요
백호 또는 큰 규모의 하중장치를 이용하여 시험부지에 원형의 평판을 설치하고 하중을 단계적으로 가해 침하량을 측정
결과활용
극한 및 항복 지지력, 지반반력계수, 변형계수, 스프링상수, 전단계수 등을 구하여 구조물 기초 설계시 활용

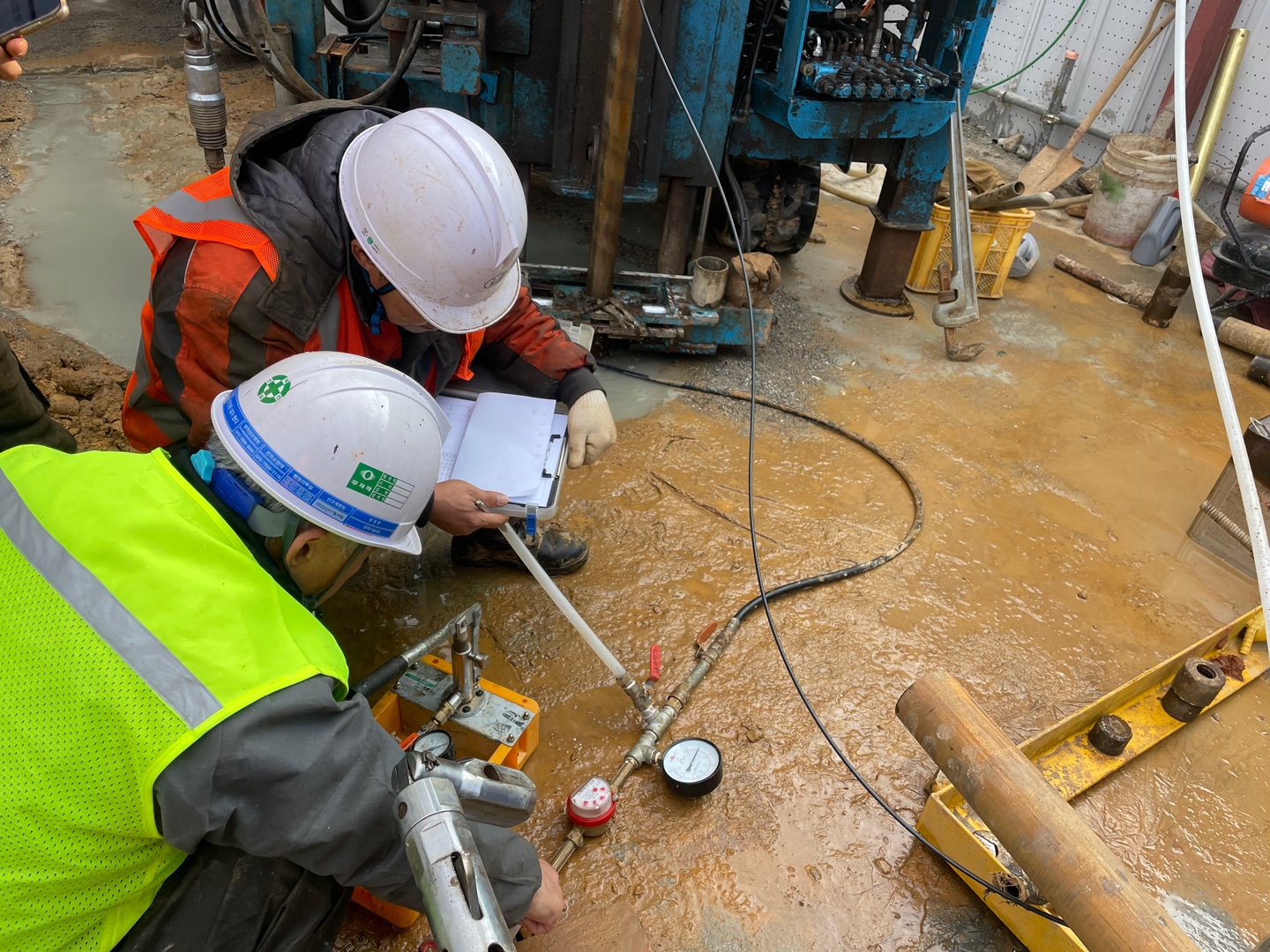

현장수압시험
조사개요
암반층에서 압력에 따른 주입수량을 측정하여 절리를 포함한 암반내 불연속면의 투수특성을 파악하는 시험
조사목적
암반층의 투수계수 및 루전(Lugeon)치 산정
결과활용
배수계획과 그라우팅 주입공법 선정시 활용

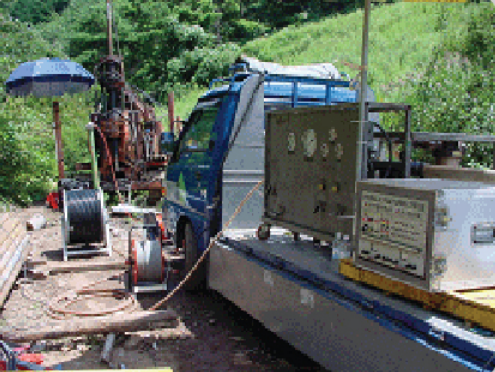

수압파쇄시험
시험개요
시추코아를 관찰하여 균열이 없는 구간을 선정한 후 Packer를 삽입하고, 수압을 감압-가압을 반복하여 인위적으로 균열을 발생시킴
시험목적
터널 굴착시 변위 거동에 중요한 영향을 미치는 암반의 측압계수 및 주응력 방향을 현장에서 직접 측정
결과활용
터널의 안정성 평가 및 터널설계의 기초자료로 활용

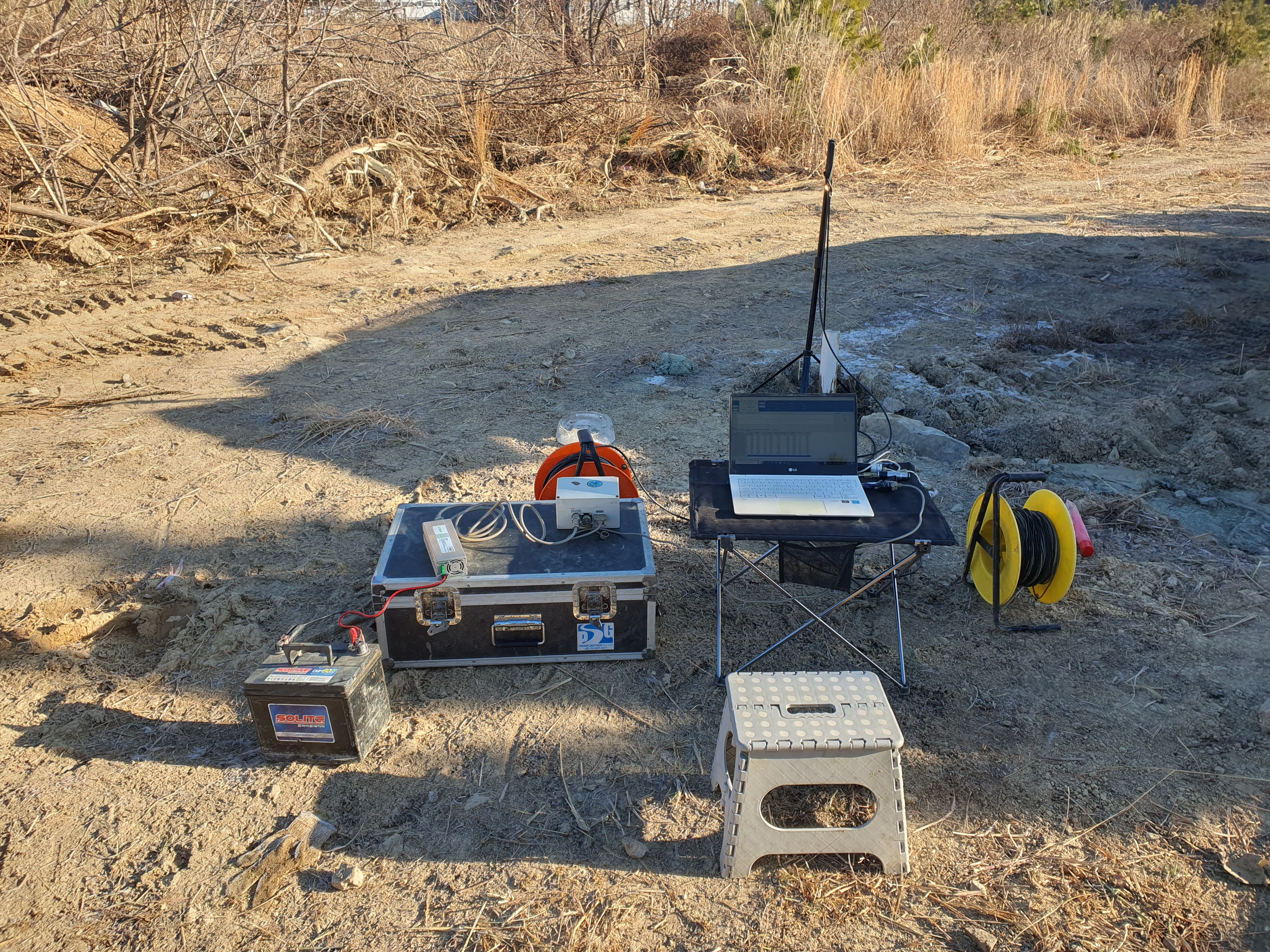

지하수 유향 및 유속측정
시험개요
시추공내 Probe를 삽입한 후 Probe 중심의 열원에서 발생한 Source를 감지하여 지하수의 유동속도와 방향을 측정
시험목적
지하수의 유동 경로 역할을 하는 불연속면 분포구간에 대한 국지적인 지하수 유동방향과 유동속도를 파악
결과활용
수리해석을 위한 기초자료로 활용

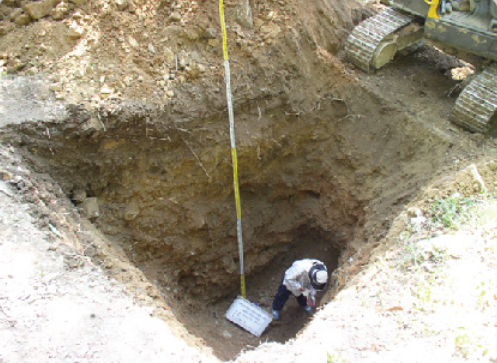

대형 시험굴 조사
시험개요
일반적인 붕적층 및 테일러스와 관련하여 생성된 직석층 등의 지질공학적 판단 및 분석을 위해 심도 3~4m의 시험굴을 기계굴착
결과활용

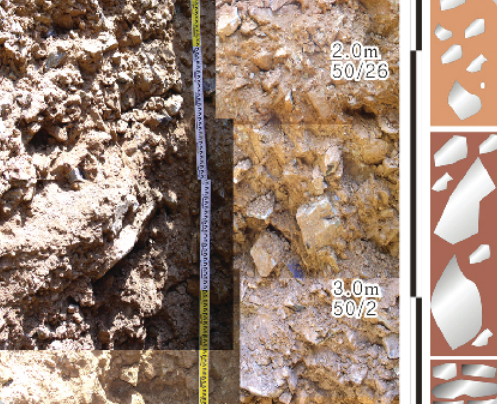

지층단면의 트레이스맵을 분석하고 채취된 시료로 스케일효과를 고려한 대형직접전단시험을 수행하여 비탈면 보강 설계에 활용
대심도 수리시험
시험개요
대심도(1km 이내) 심부지반환경 조건에서 정압주입시험, 펄스시험 등을지하수의 흐름 특성 및 수리전도도를 측정하는 현장조사 기법
결과활용
고준위방사성폐기물 처분장 및 지하연구시설(URL) 부지, 대심도 터널부지 암반에 대한 수리특성 파악 등
대심도 수리화학시험
시험개요
대심도(1km 이내) 심부지반환경 조건에서 지하수 흐름과 화학적 특성을 파악하기 위한 현장조사 기법
결과활용
심부시추공 지하수 채수, 고준위방사성폐기물 처분장 및 지하연구시설(URL) 부지 지하수 채수 및 현장 수질특성 파악 등

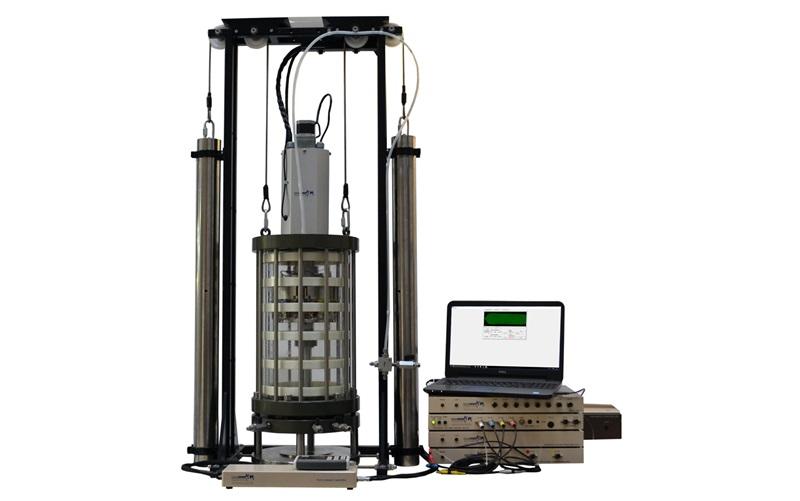

공진주시험
시험개요
지반의 동적거동을 평가하기 위해서 동적하중을 공시체에 가하여 폭 넓은 범위의 전단변형율과 전단탄성계수, 감쇠비를 측정하는 시험법
결과활용
지반의 액상화와 구조물의 내진설계에 이용

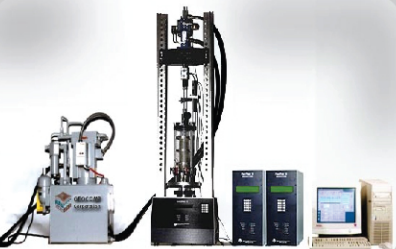

진동반복 삼축압축시험
시험개요
등방구속압력을 일정하게 유지하고, 축응력을 1Hz의 주파수로 진동하중을 재하하여 간극수압, 축하중, 축변형율을 측정
결과활용
지반의 지진파를 등가반복전단응력으로 전환한 후 반복 전단 응력비(CSR)를 비교하여 액상화의 안전율을 산정

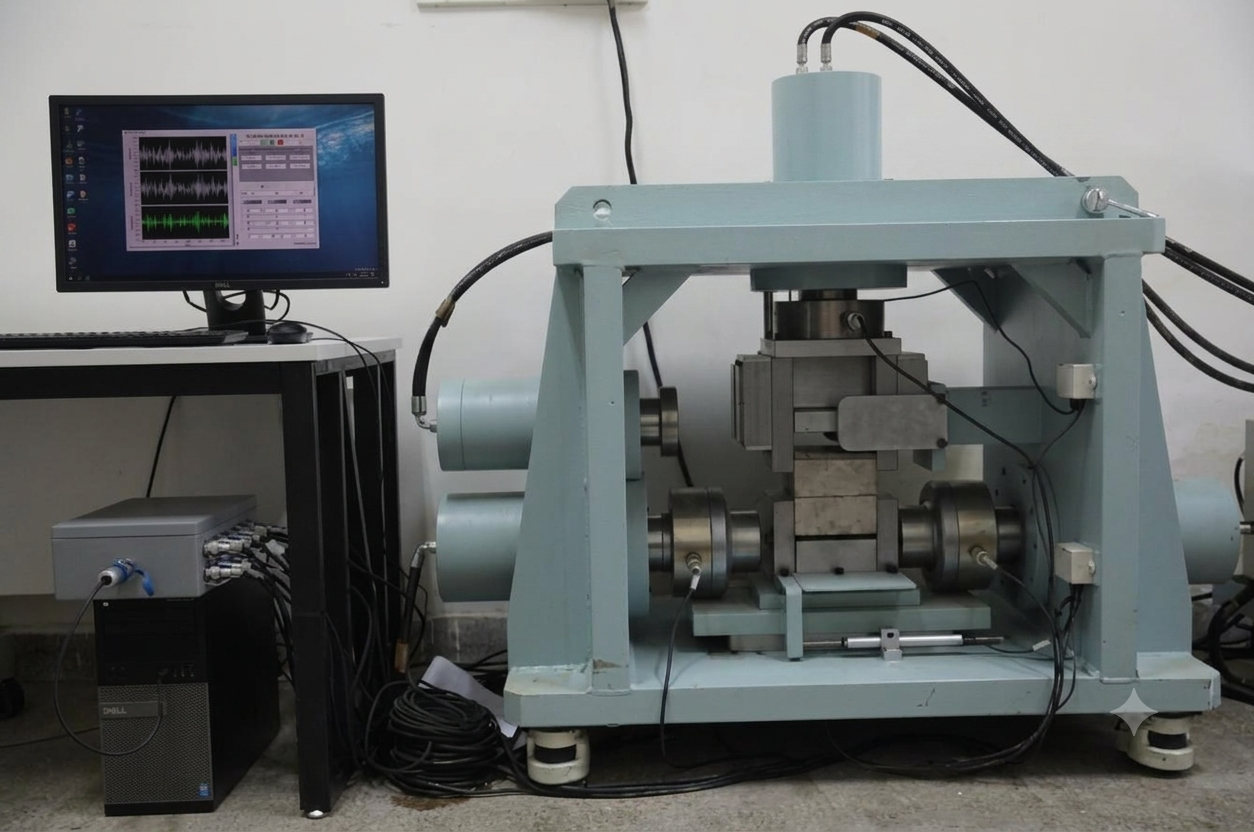

절리면전단시험
시험개요
암석내 절리의 전단 특성을 이해하기 위한 시험
시험목적
절리면의 거칠기계수(JRC), 압축강도(JCS), 전단강성(Ks), 수직강성(Kn), 최대마찰각, 잔류마찰각, 점착력(c) 등을 측정

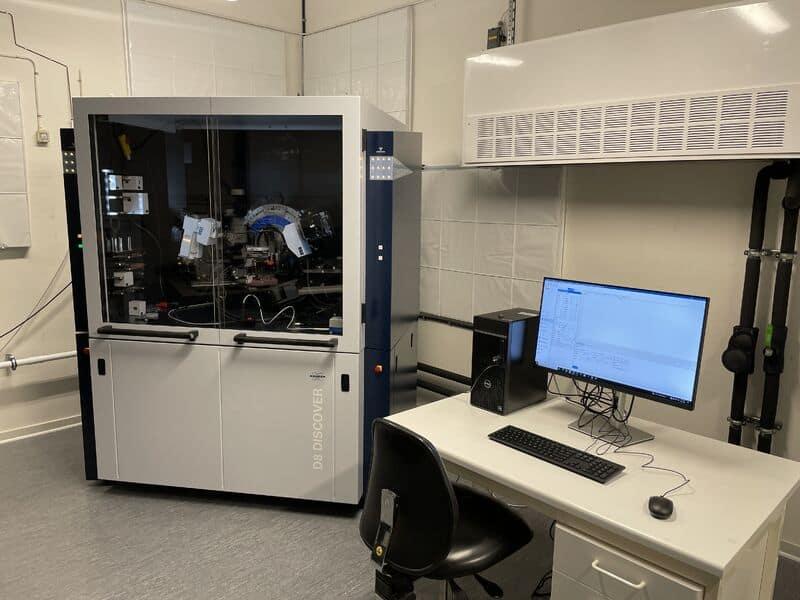

X-Ray 회절분석(XRD)
시험개요
시추코아에서 채취한 단층점토에 대하여 X-Ray 회절분석을 통해 성분분석
시험목적
팽창성 점토광물 함유 여부 및 구성성분을 분석하여 안정성 검토
결과활용
X-Ray 회절분석을 통하여 구조물의 안정성 판단자료로 활용
slaking/swelling시험

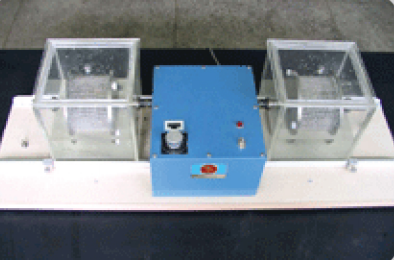

Slaking
건조와 침수과정을 반복했을 때 단기간에 걸친 풍화에 대한 암석의 내구성을 측정하는 시험으로 내구성 지수로 표현

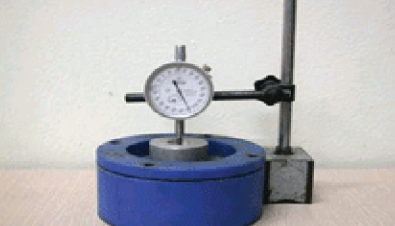

Swelling
암석의 팽창성 여부를 판단하는 시험으로 공시체가 수침될때까지 Cell에 물을 채우고 일정시간 동안 공시체의 변위를 측정
