탄층

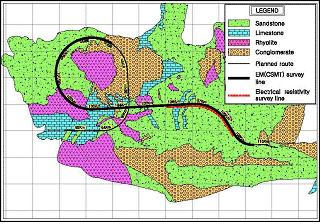

조사 지역 개요
철도터널 계획 지역
터널 심도 : 평균 200 ～ 400 m, 최대 600 m
분포 암종 : 탄층과 탄질셰일을 함유한 사암과 석회암이 주로 분포
조사 목적
700m 이상의 심도 구간에 대한 연약대와 기반암 분포 파악
탄층의 분포 범위 및 심도 파악

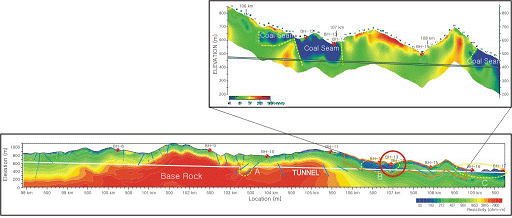

전기비저항 및 전자 탐사
연장 3 km 구간에 대해 전극 간격을 50 m로 한 쌍극자배열 전기비저항 탐사를 수행하여 200 m 이내의 천부에 분포하는 탄층의 정밀 영상과 암반상태 파악
연장 11.84 km 구간에 대해 60 m 간격으로 전자 탐사를 수행하여 1 km 내외 심도의 기반암 분포와 천부의 탄층 분포 지역 파악
물리검층, 텔레뷰어와 전기비저항 토모그래피
보다 정밀한 탄층 분포 심도와 분포 양상을 파악하기 위해 지표조사 결과 탄층분포 지역으로 파악된 곳에서 시추공 조사 수행
시추공 조사 위치는 전자탐사 단면의 붉은 원내에 위치하는 두개의 시추공
시추공 조사로는 물리검층, 텔레뷰어와 전기비저항 토모그래피 수행 물리검층은 좌측부터 공경, 단노말 전기비저항, 자연 감마, 밀도 검층 결과 도시
시추공 조사를 통해 탄층의 분포 심도, 폭과 연장 등의 분포양상 파악
석회암 공동
조사 지역 개요
철도터널 계획 지역
분포 암종 : 석회암과 돌로마이트가 주로 분포
지표에서 수십 m 폭의 다수의 돌리네 관찰
시추조사 중 여러 개의 공동 관측
조사 목적
석회암 공동의 분포 양상 정밀 파악
석회암 공동의 분포 심도 및 발달 방향 파악

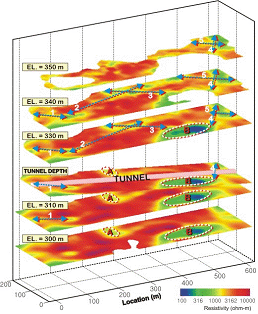

3차원 전기비저항 탐사
석회암 공동 분포 양상에 대한 정밀한 영상을 파악하기 위해 3차원 전기비저항 탐사 수행

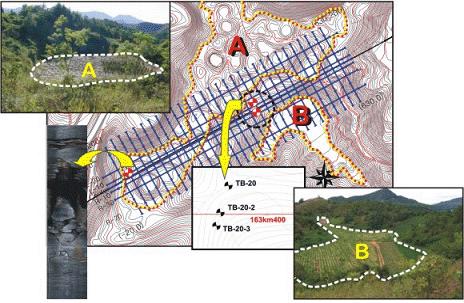

7개의 종단측선과 30개의 횡단측선에서 전극간격을 10m로 한 쌍극자배열 전기비저항 탐사 수행
측정자료에 대해 3차원 역산을 수행하여 3차원 전기비저항 영상 획득
천부에 소규모 석회암 공동(A)이 분포하며 수십 m 폭의 대규모 돌리네(B)는 터널 계획심도 하부까지 발달

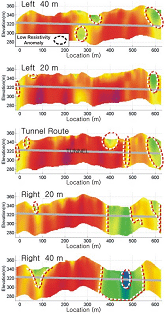

3차원 역산 자료로부터 수직 단면, 고도별 단면과 3차원 영상 등 다양한 영상자료를 작성하여 석회암 공동의 분포양상 파
시추공 레이다 및 레이다 토모그래피

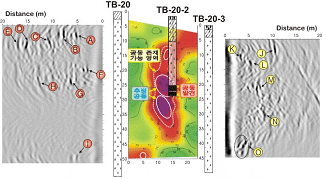

석회암 공동이 관측된 2개의 시추공에서 시추공 레이다 탐사 수행
반사법 탐사 결과 소규모 공동에서 반사되는 다수의 이벤트 탐지
토모그래피 영상에서 석회암 공동으로 추정되는 고속도 이상대 탐지
단층 파쇄대 탐지
조사 지역 개요
철도터널 계획 지역
분포 암종 : 호상 흑운모 편마암과 규장질 편마암이 주로 분포 지표에서 여러 개의 단층으로 이루어진 단층대 관찰
조사 목적
지표에 노두가 드러나지 않는 단층 파쇄대 탐지

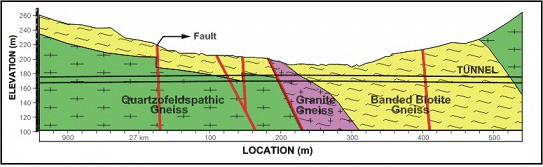

단층 파쇄대의 폭, 발달방향 및 심도 등 파악
전기비저항 탐사

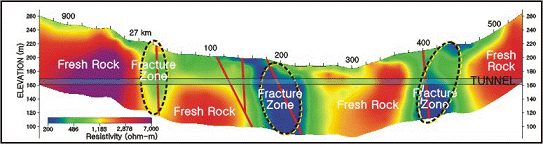

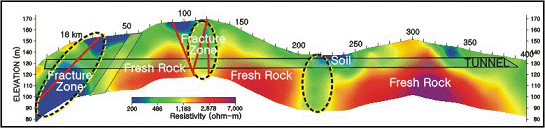

전극간격 10 m와 20 m의 쌍극자배열 전기비저항 탐사를 수행하여 지표지질조사에서 단층파쇄대가 발견된 구간과 계곡부의 저비저항 이상대를 확인

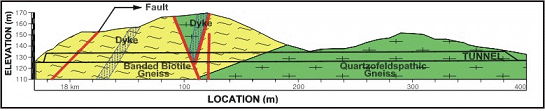

저비저항 이상대의 비저항 값과 발달 심도를 바탕으로 단층파쇄대의 정도와 분포 심도를 추정
하저 지반
조사 지역 개요
철도터널 계획 지역

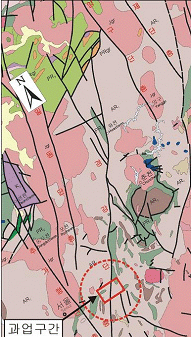

총 연장 175km, 수 m ~ 수십 m 폭의 압쇄대가 발달한 조구조적 규모의 경강단층 분포
분포 암종 : 호상 흑운모 편마암과 규장질 편마암이 주로 분포하는 경기육괴 편마암
조사 목적
북한강변에서 단층 파쇄대 관찰
북한강 하부에 단층 파쇄대가 분포할 것으로 예상되나 육안관찰 불가능
북한강 하저에 분포하는 단층 파쇄대의 위치, 폭, 심도 등의 정보를 획득하여 교량 설계의 기초자료로 활용
하상 전기비저항 탐사, 지하탐지 레이다(GPR)과 반사법 탐사

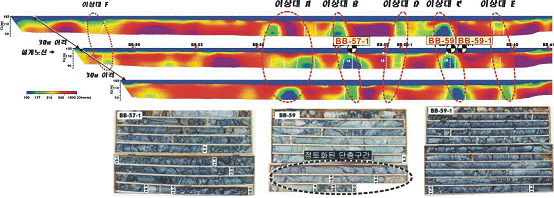

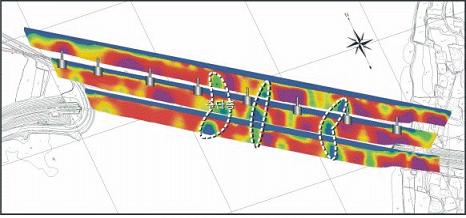

교량 기초 건설 예정지역에서 3개의 측선을 설정하여 전극간격을 5 m로 한 변형된 쌍극배열 전기비저항 탐사를 실시하여 하저에 분포하는 단층 파쇄대로 추정되는 저비저항 이상대 탐지
저비저항 이상대는 교량기초 위치의 기초자료로 활용
하상에서 지하탐지 레이다(GPR) 탐사를 실시하여 하저 지반의 심도와 천부 지반상태에 대한 정보 획득
하상에서 반사법 탄성파 탐사를 실시하여 하저 지반의 천부의 지층상태, 기반암 심도와 불연속면 분포 파악

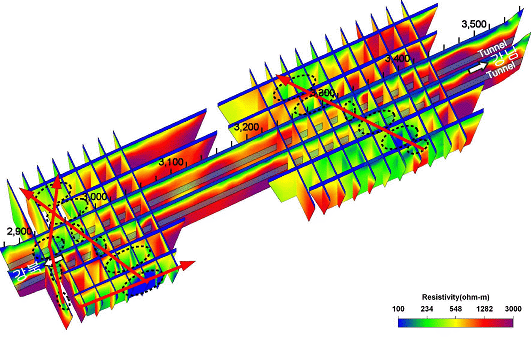

하상 스트리머 전기비저항 탐사

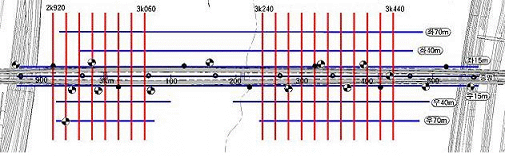

한강에서 종방향 7개 측선, 횡방향 19개 측선을 설정하여 전기비저항 탐사 수행
하저 또는 하상에 케이블을 고정하는 일반적인 하상 탐사와 달리 배 뒤에 전기비저항 케이블을 설치하고 이동하면서 측정하는 스트리머 전기비저항 탐사 수행
스트리머 전기비저항 탐사 방식을 채택하여 여러 개의 종방향과 횡방향의 자료를 획득할 수 있었으며, 강북방향에서 2개의 저비저항 이상대, 강남방향에서 1개의 저비저항 이상대 파악
