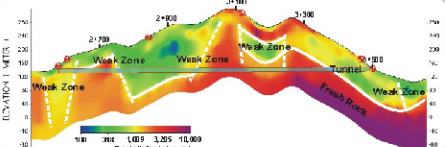

전기비저항 탐사
조사목적
지하매질의 연속적인 암반상태와 단층, 파쇄대 등의 연약대 파악
하저 지반에 존재하는 연약대 및 암반상태 파악
결과활용
미시추 구간에서의 암반등급 산정 및 지보형식 선정
교량의 교각 위치 및 보강공법 선정
탐사종류
1차원탐사, 2차원탐사, 3차원탐사, 하상탐사, 토모그래피 등
전자탐사
조사개요
자연장 또는 인공 전자파 송신원에 의해 지하에 유도되는 전기장과 자기장을 측정하여 지하매질의 전기비저항 분포단면을 획득하는 탐사법
결과활용
수백~수천 m 심도의 암반상태와 단층, 파쇄대 등의 연약대 파악
장심도 터널의 지보형식 선정
탐사종류
지전류탐사(CSMT), 다중주파수 전자탐사 등

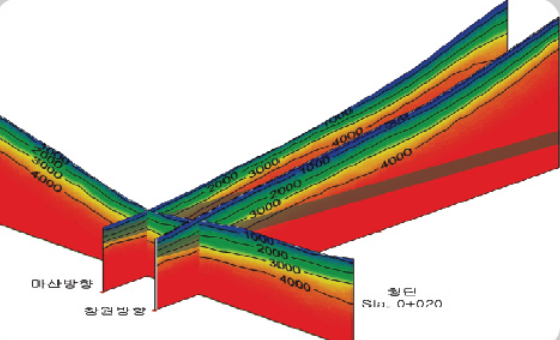

굴절법 탄성파탐사
조사개요
인공적으로 탄성파를 발생한 후 지하매질을 전파해온 탄성파의 도달시간을 측정하여 지하매질의 탄성파속도 분포를 파악하는 탐사법
결과활용
지하매질의 연속적인 지층선 작성
굴착난이도 파악
토공량 산정

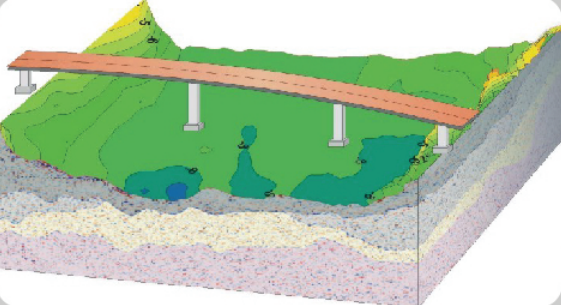

반사법 탄성파탐사
조사개요
암종경계면, 단층, 파쇄대 등의 속도 불연속면에서 반사되어 온 탄성파를 측정하여 지하매질의 불연속면 영상을 작성하는 탐사법
결과활용
정확한 지하구조 파악
지하 구조물의 위치 및 보강공법 선정

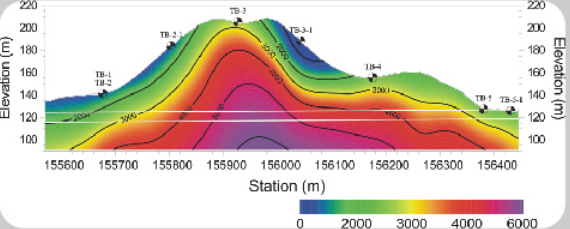

대심도 탄성파탐사
조사개요
지표뿐만 아니라 측선상에 위치한 시추공에 송수신원을 설치하여 장심도 구간의 정밀한 탄성파 속도 분포를 파악하는 탐사법
결과활용
지보패턴 결정의 기초자료 활용

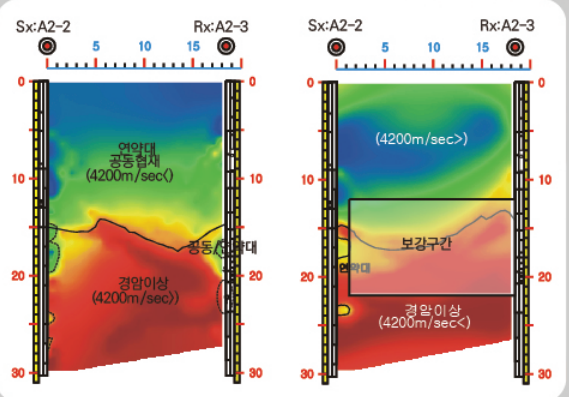

탄성파 토모그래피탐사
조사개요
두 개의 시추공에 송신원과 수진기를 설치하고 탄성파의 도달시간을 측정하여 시추공간 매질에 대한 정밀 탄성파속도 분포단면을 작성
결과활용
갱구부의 터널 굴착 공법 결정
그라우팅 보강확인 등

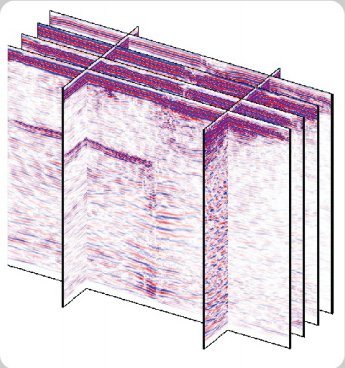

지하탐지 레이더 탐사 (GPR)
조사개요
수십~수백 MHz의 전자기파가 지하매질에서 반사되는 신호를 측정하여 지하매질을 영상화하는 탐사법
결과활용
지층경계면
단층
파쇄대 등의 불연속면
공동
지장물 탐지 등에 활용

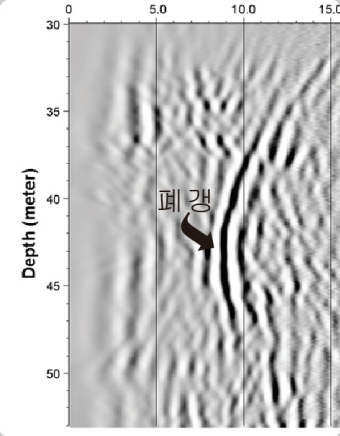

시추공 레이더 반사법 탐사
조사개요
수십 MHz의 고주파 전자기파의 반사 영상을 획득하여 시추공 주변 매질의 불균질대, 또는 연약대를 파악하는 탐사법
결과활용
시추공 주위에 존재하는 불연속면
공동 등의 분포 상태 영상화

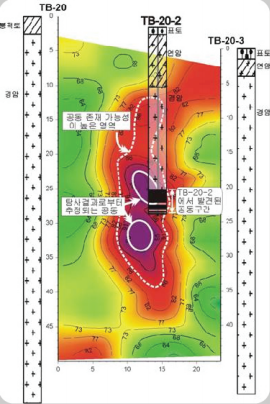

시추공 레이더 토모그래피 탐사
조사개요
두 개의 시추공에서 수십 MHz의 고주파 전자기파의 도달시간을 측정하여 시추공간 매질의 유전율 분포를 측정하는 탐사법
결과활용
불균질대 파악
폐갱도
공동 등의 구조물에 미치는 영향 평가

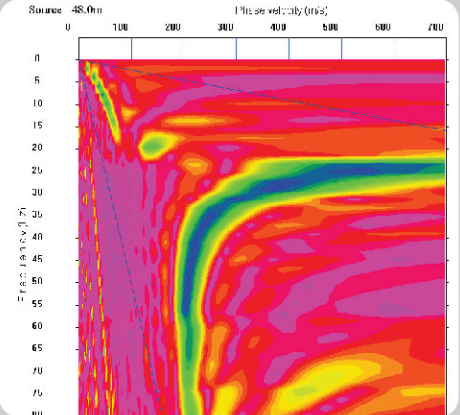

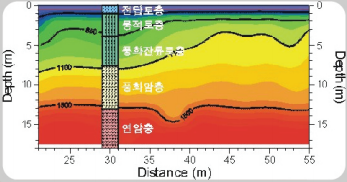

표면파탐사 (MASW, SASW, HWAW)
조사개요
지표면을 따라 전달되어 온 표면파를 측정하여 분산곡선을 획득
전단파 속도 분포단면을 작성하는 탐사법
결과활용
성토층의 다짐상태 파악
지반 허부강성구조 평가
내진설계용 동적물성치 산정

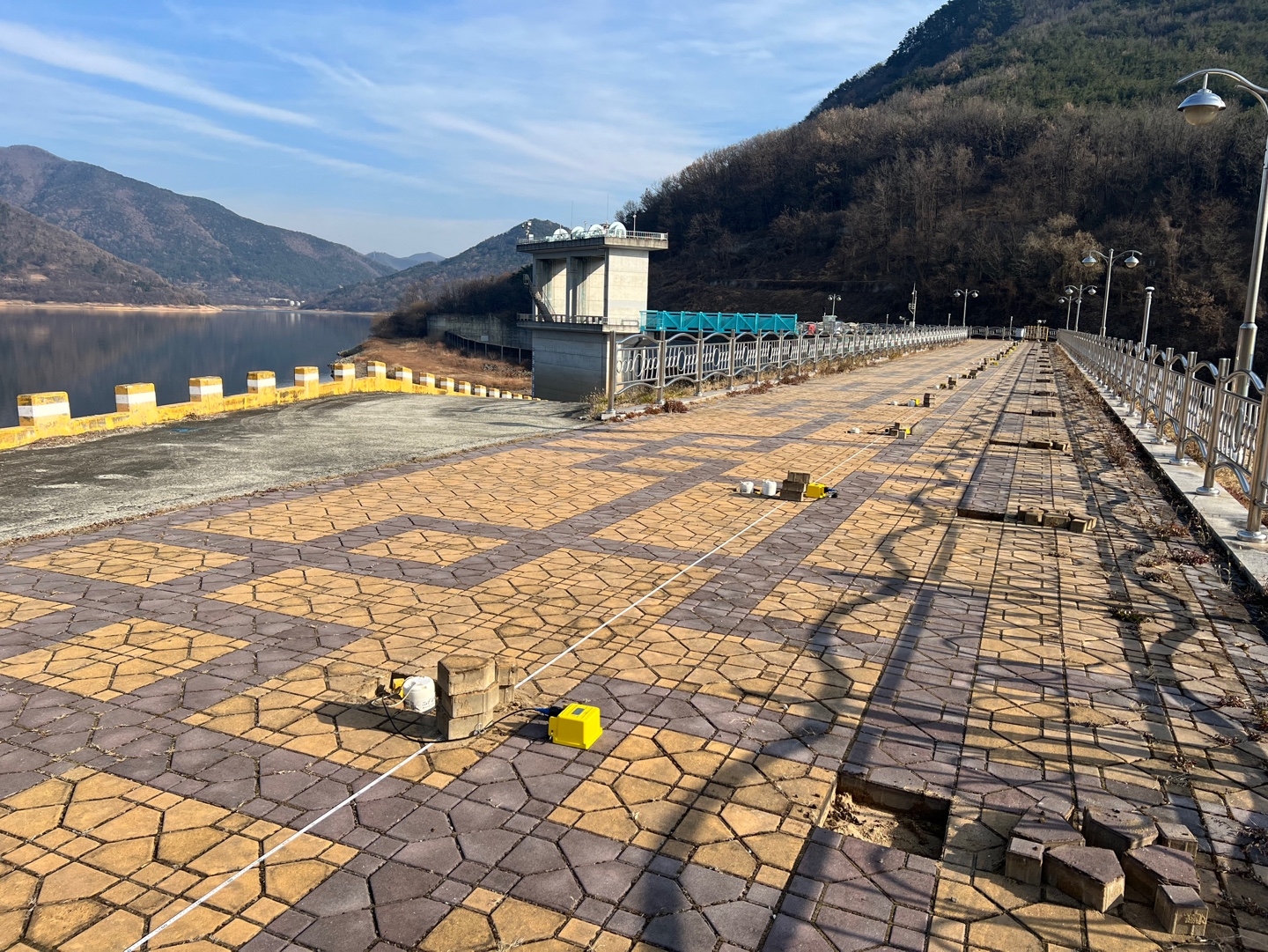

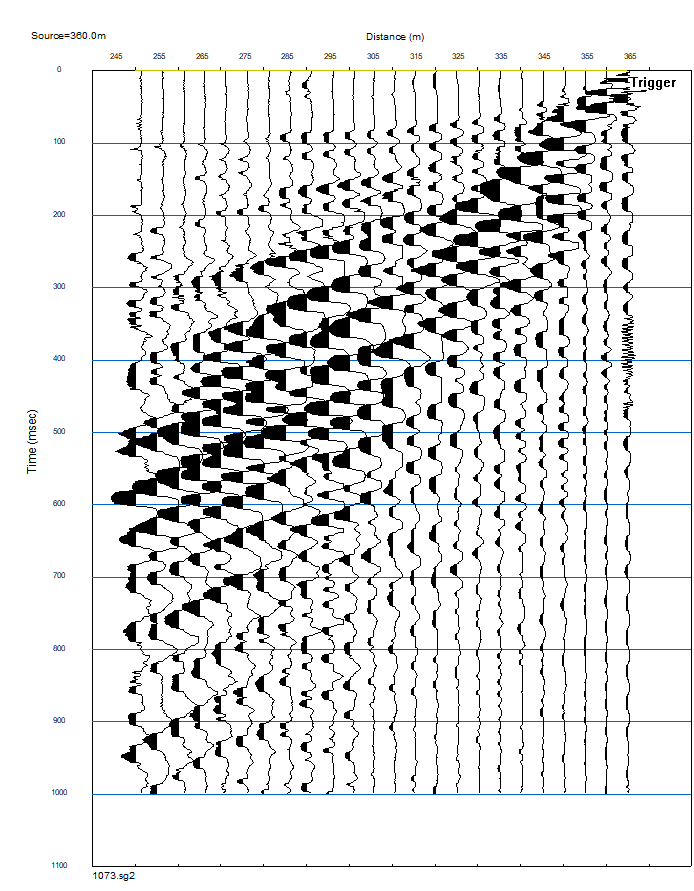

상시미진동 탐사
조사개요
지반내의 상시 미진동을 측정·분석하여 전단파 속도 분포 단면을 작성하는 탐사법
결과활용
도심지 터널설계를 위한 지보패턴 결정에 활용

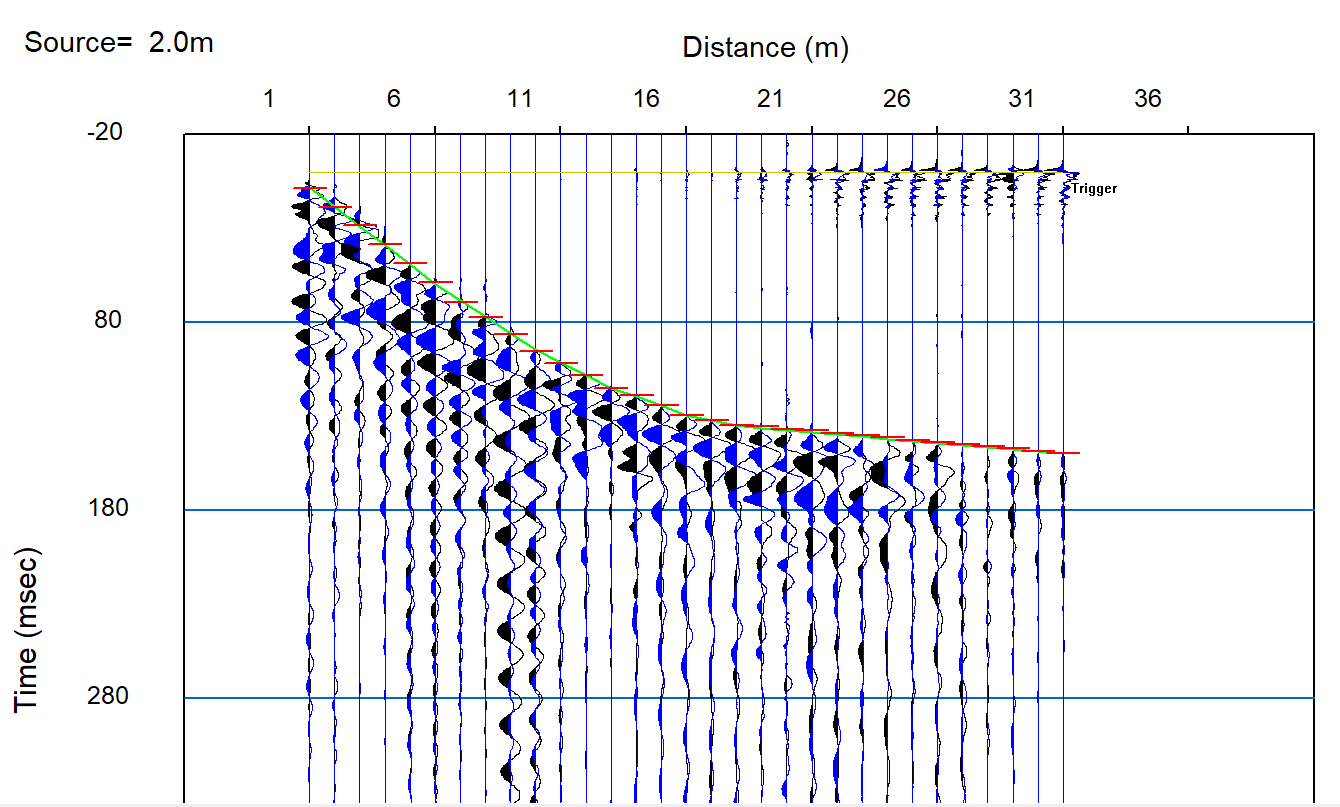

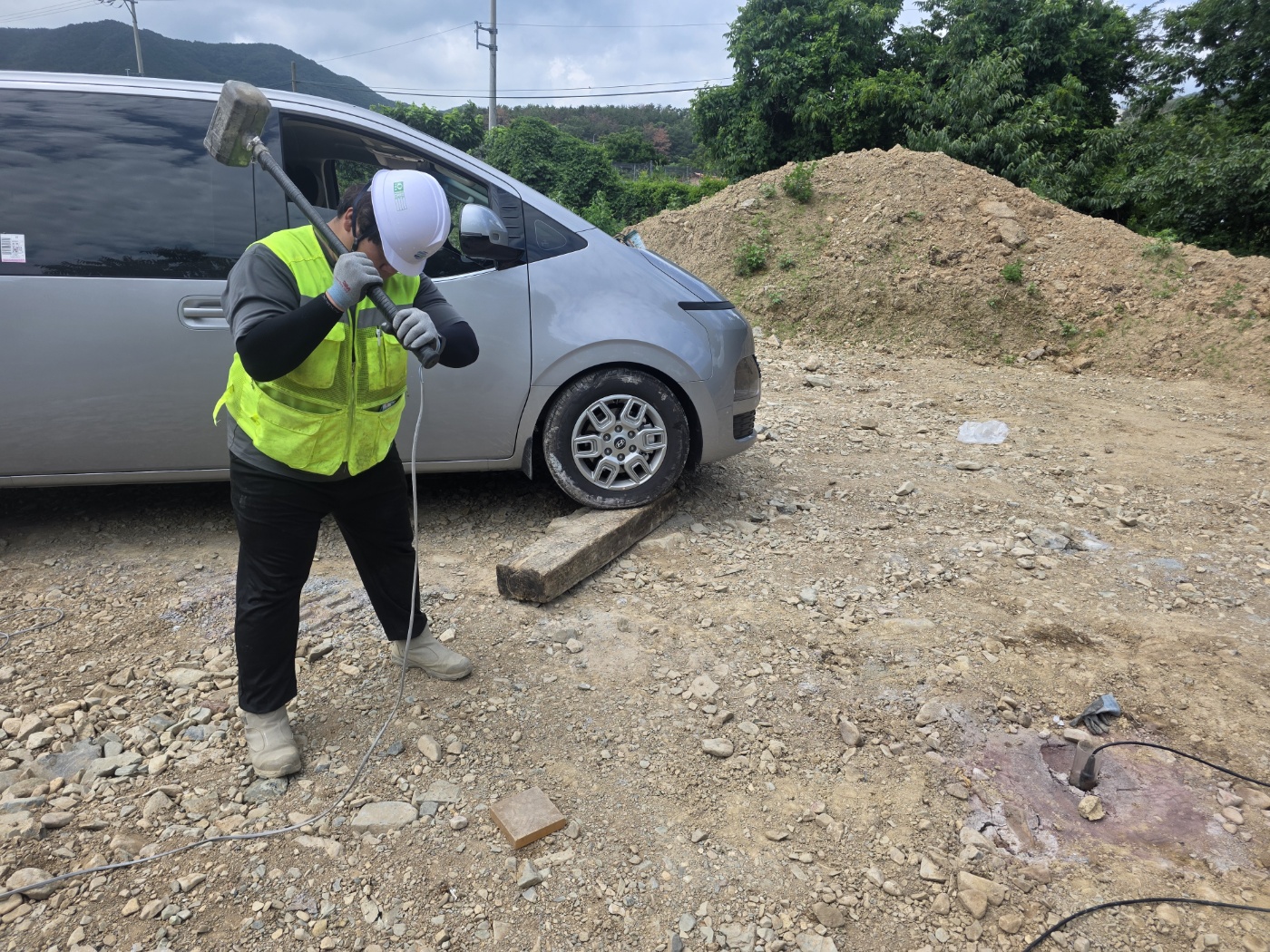

시추공 탄성파탐사
조사개요
지표 또는 시추공에서 탄성파를 발생시킨 후 시추공에서 도달시간을 측정하여 지층의 심도별 종파 및 전단파 속도를 구하는 탐사법
결과활용
지층의 탄성파 속도 및 동탄성계수 산출
내진설계시 지층의 동적물성치 산정

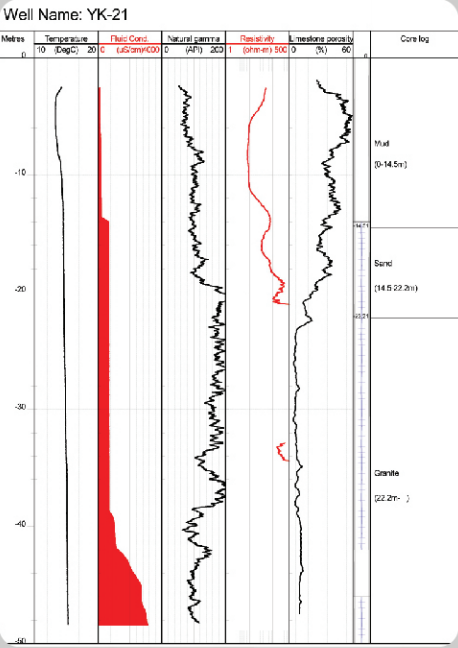

물리검층
조사개요
시추공에 Probe를 삽입하여 연속적으로 지층의 물성을 파악하는 탐사법
조사목적
종파 및 전단파 속도
밀도
공극률
전기비저항 등의 다양한 물성 획득

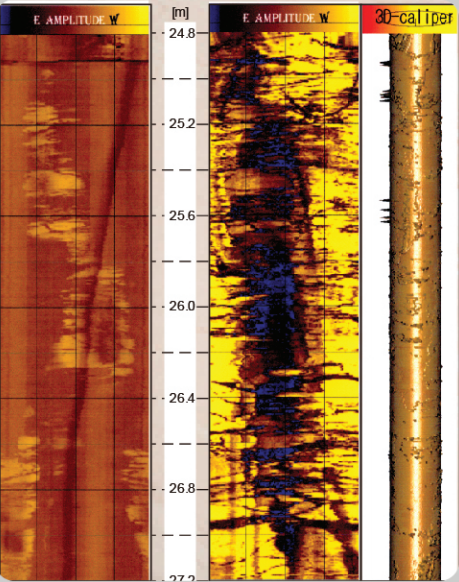

시추공영상촬영 (BTV, OTV)
조사개요
시추공내 초음파 또는 광파법을 방사하여 되돌아 오는 신호를 측정하여 시추공내의 불연속면 발달상태를 파악하는 탐사법
결과활용
불연속면의 주향 및 경사
크기 등의 특성 규명
