조사 지역 개요

  • 철도터널 계획 지역
  • 분포 암종 : 호상 흑운모 편마암과 규장질 편마암이 주로 분포
  • 지표에서 여러 개의 단층으로 이루어진 단층대 관찰
지표에서 관찰된 단층파쇄대

조사 목적

  • 지표에 노두가 드러나지 않는 단층 파쇄대 탐지
  • 단층 파쇄대의 폭, 발달방향 및 심도 등 파악

전기비저항 탐사

조사 개요 및 결과
지질도 및 전기비저항 탐사 측선
  • 전극간격을 10 m로 한 쌍극자배열 전기비저항 탐사 수행
  • 지표지질조사 결과 단층파쇄대가 발견된 2 개소와 계곡부에 저비저항 이상대 분포
  • 저비저항 이상대의 비저항 값과 발달 심도로부터 단층파쇄대 정도 및 분포 심도 등 추정

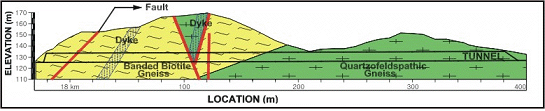

지질 단면도

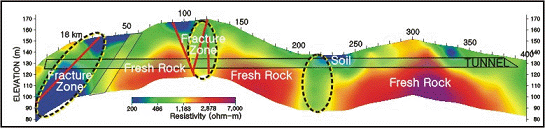

전기비저항 단면

조사 개요 및 결과
지질도 및 전기비저항 탐사 측선
  • 전극간격을 20 m로 한 쌍극자배열 전기비저항 탐사 수행
  • 지표지질조사 결과 단층파쇄대가 발견된 3 개소에 저비저항 이상대 분포
  • 저비저항 이상대의 비저항 값과 발달 심도로부터 단층파쇄대 정도 및 분포 심도 등 추정

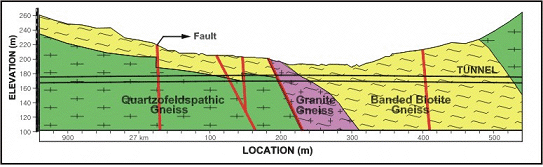

지질 단면도

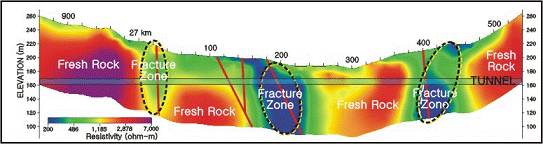

전기비저항 단면
