조사 지역 개요 |
|
| |
- 철도터널 계획 지역
- 터널 심도 : 평균 200 ～ 400 m, 최대 600 m
- 분포 암종 : 탄층과 탄질셰일을 함유한 사암과 석회암이 주로 분포
|
| |

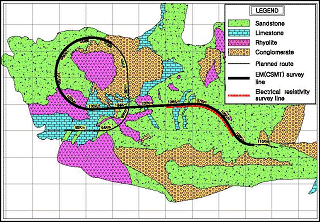

| 지질도
및 전기비저항과 전자탐사 측선
|
노두
사진
|
|
|
|
| |
|
조사 목적 |
|
| |
- 700 m 이상의 심도 구간에 대한 연약대와 기반암 분포 파악
- 탄층의 분포 범위 및 심도 파악
|
| |
|
전기비저항 및 전자 탐사 |
|
| |
- 연장 3 km 구간에 대해 전극 간격을 50 m로 한 쌍극자배열 전기비저항
탐사를 수행하여 200 m 이내의 천부에 분포하는 탄층의 정밀 영상과 암반상태
파악
- 연장 11.84 km 구간에 대해 60 m 간격으로 전자 탐사를 수행하여 1
km 내외 심도의 기반암 분포와 천부의 탄층 분포 지역 파악
|
| |

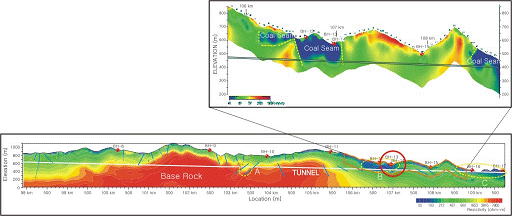

전기비저항(위)
및 전자탐사(아래)에 의한 전기비저항 분포 단면
|
|
|
|
| |
|
물리검층, 텔레뷰어와 전기비저항 토모그래피 |
|
| |
- 보다 정밀한 탄층 분포 심도와 분포 양상을 파악하기 위해
지표조사 결과 탄층분포 지역으로 파악된 곳에서 시추공 조사
수행
- 시추공 조사 위치는 전자탐사 단면의 붉은 원내에 위치하는
두개의 시추공
- 시추공 조사로는 물리검층, 텔레뷰어와 전기비저항 토모그래피
수행
- 물리검층은 좌측부터 공경, 단노말 전기비저항, 자연 감마,
밀도 검층 결과 도시
- 시추공 조사를 통해 탄층의 분포 심도, 폭과 연장 등의
분포양상 파악
|
|
물리검층,
텔레뷰어와
전기비저항 토모그래피 결과
|
|
|
|
|
| |
 |
|
|
|
