조사 지역 개요

  • 철도터널 계획 지역
  • 분포 암종 : 석회암과 돌로마이트가 주로 분포
  • 지표에서 수십 m 폭의 다수의 돌리네 관찰
  • 시추조사 중 여러 개의 공동 관측

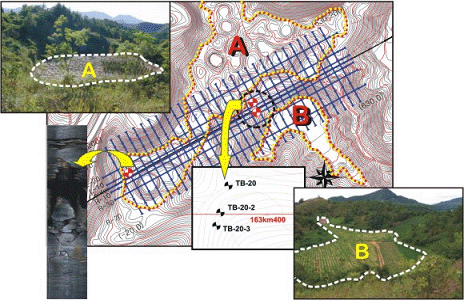

전기비저항 탐사 측선, 노두 사진과 시추 중 관측된 공동

조사 목적

  • 석회암 공동의 분포 양상 정밀 파악
  • 석회암 공동의 분포 심도 및 발달 방향 파악


석회암 공동 모식도


3차원 전기비저항 탐사

  • 석회암 공동 분포 양상에 대한 정밀한 영상을 파악하기 위해 3차원 전기비저항 탐사 수행
  • 7개의 종단측선과 30개의 횡단측선에서 전극간격을 10m로 한 쌍극자배열 전기비저항 탐사 수행
  • 측정자료에 대해 3차원 역산을 수행하여 3차원 전기비저항 영상 획득
  • 천부에 소규모 석회암 공동(A)이 분포하며 수십 m 폭의 대규모 돌리네(B)는 터널 계획심도 하부까지 발달
  • 3차원 역산 자료로부터 수직 단면, 고도별 단면과 3차원 영상 등 다양한 영상자료를 작성하여 석회암 공동의 분포양상 파악

3차원 전기비저항 영상

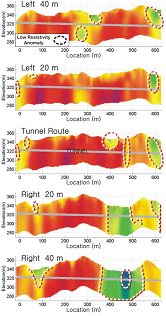

전기비저항 수직 단면

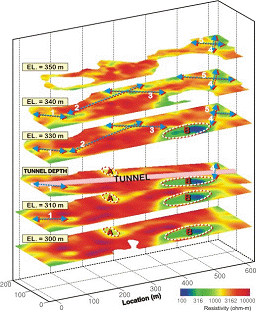

고도별 전기비저항 단면

시추공 레이다 반사법 탐사와 레이다 토모그래피 탐사

  • 석회암 공동이 관측된 2개의 시추공에서 시추공 레이다 탐사 수행
  • 반사법 탐사 결과 소규모 공동에서 반사되는 다수의 이벤트 탐지
  • 토모그래피 영상에서 석회암 공동으로 추정되는 고속도 이상대 탐지

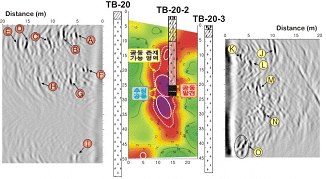

시추공 레이다 반사법 단면과 토모그래피 영상
