> 지반조사 > 물리 탐사 > 전기비저항 및 전자 탐사 |
 |
| |
 |
| |
2차원 전기비저항 탐사 |
|
|
- 탐사 개요 : 지하매질에 전류를 흘려준 후 지질변화에 따른 전위차를 측정하여
지하 암반상태에 대한 정보를
획득하는 탐사법
- 탐사 목적 : 지하매질의 연속적인 암반상태와 단층, 파쇄대 등의 연약대 파악
- 결과 활용 : 미시추 구간에서의 암반등급 산정 및 지보형식 선정
|
| |
|
| |
|
3차원 전기비저항 탐사 |
|
| |
- 탐사 개요 : 동일 측선상에서 자료를 얻는 2차원 탐사와 달리 그리드 형태의
격자망을 구성하여 각각의 격자망에서
자료를 획득하여 지하매질의 3차원 영상 획득
- 탐사 목적 : 단층 및 석회암 공동 등 연약대 분포양상 정밀 파악
- 결과 활용 : 터널의 지보형식 선정, 교량의 교각 위치 및 보강공법 선정
|
| |
|
하상 전기비저항 탐사 |
|
| |
- 탐사 개요 : 하상 또는 하저에서 자료를 획득하여 하저 지반의 영상 획득
- 탐사 목적 : 하저 지반에 존재하는 연약대 및 암반상태 파악
- 결과 활용 : 교량의 교각 위치 및 보강공법 선정
|
| |
| 3차원
전기비저항 탐사 결과
|
하상
전기비저항 탐사 결과 |
|
|
|
|
| |
하상
전기비저항 탐사에 의한 하저지반 전기비저항 분포 단면 |
|
|
|
|
전자 탐사 (CSMT 탐사) |
|
| |
- 탐사 개요 : 자연장 또는 인공 전자파 송신원에 의해 지하에 유도되는 전기장과
자기장을 측정하여 지하매질의 전기비
저항 분포단면을 획득하는 탐사법
- 탐사 목적 : 수백 ～ 수천 m 심도의 암반상태와 단층, 파쇄대 등의 연약대
파악
- 결과 활용 : 장심도 터널의 지보형식 선정
|
| |
전자

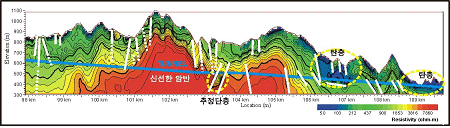

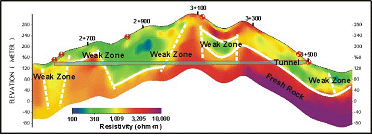

탐사에 의한 수백 m 심도의 전기비저항 분포 단면 |
|
|
|
 |
|
|
